直流接触器的工作原理与应用

发布时间：2025年08月22日

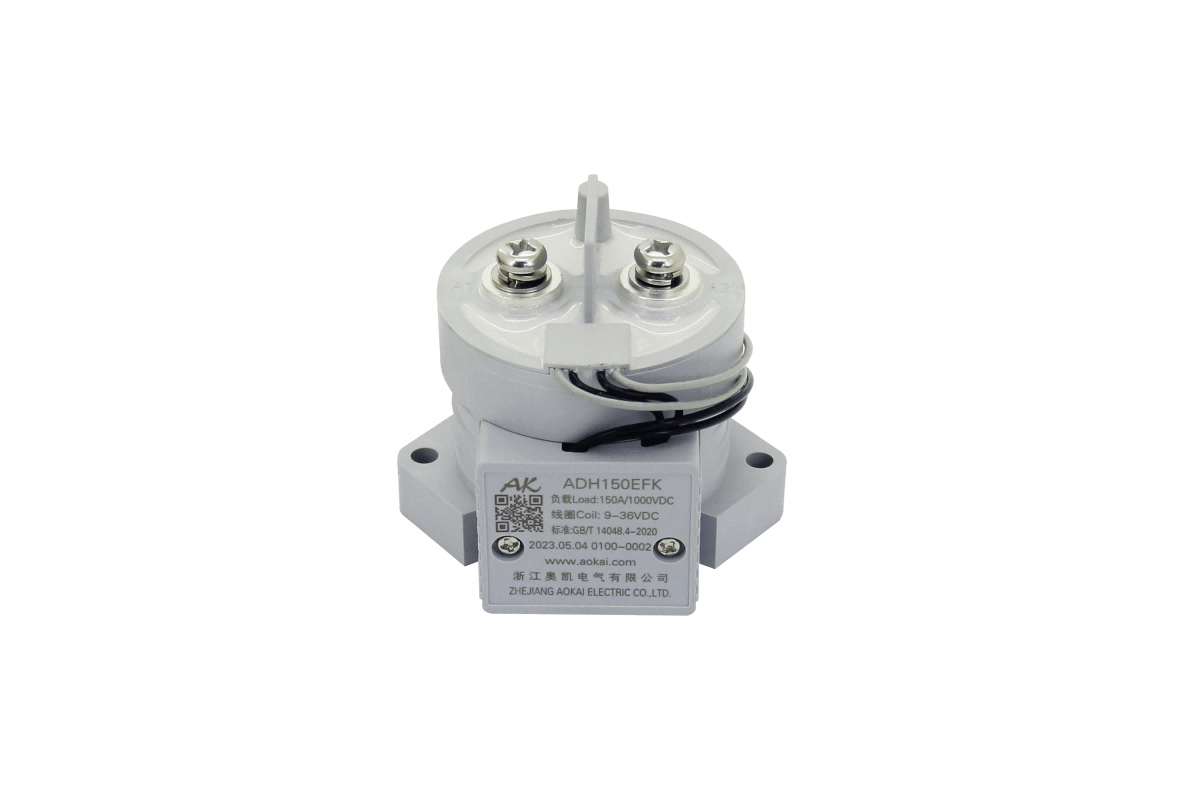

直流接触器（DC Contactor）是电气设备中常见的开关元件之一，主要用于控制直流电路中的电流通断。它在工业自动化、机电设备及电力系统中广泛应用，特别是在需要频繁启停或控制高功率直流设备的场合。直流接触器不仅具有可靠的接通与断开能力，还能有效保护设备免受过载、电弧等损害。本文将简要介绍直流接触器的工作原理、构造特点及其应用领域。

直流接触器

工作原理

直流接触器

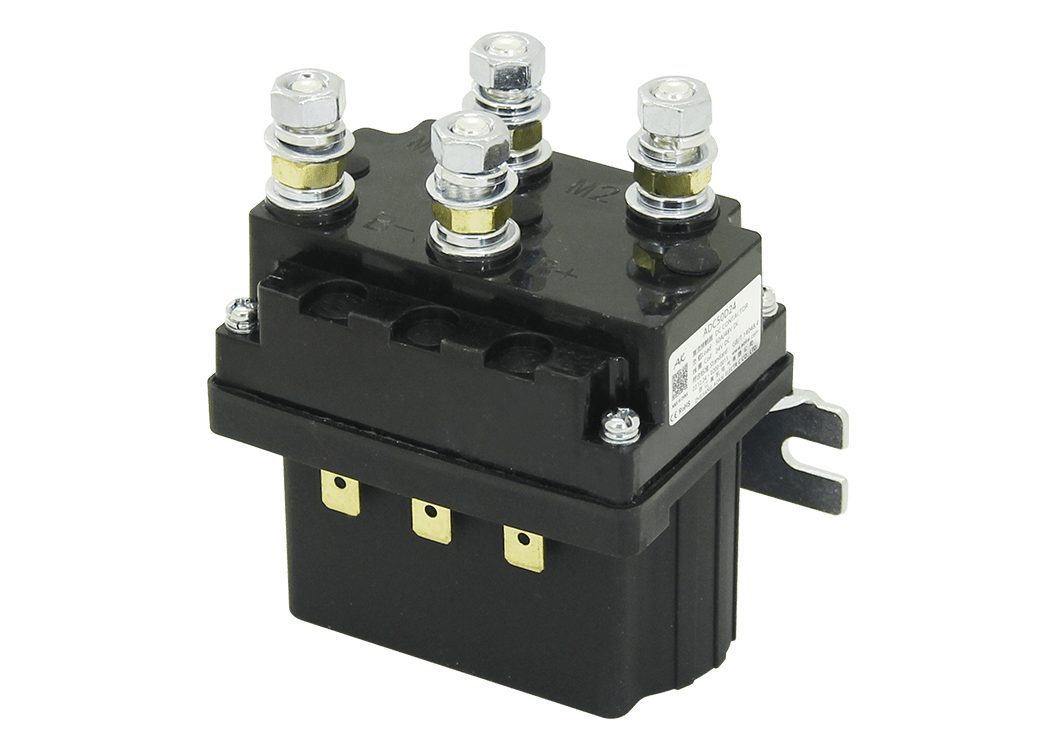

直流接触器的工作原理与交流接触器相似，都是通过电磁铁的作用使接触点闭合或断开。在直流接触器中，电磁铁通过直流电源供电，产生磁场吸引动触点，进而实现电路的接通或断开。当直流电流流经线圈时，电磁铁会吸引动触点与静触点接触，形成闭合电路；当断开电源后，弹簧作用使动触点回到原位，断开电路。由于直流电流是单方向流动，因此接触器在断开时容易产生电弧，这就要求接触器的设计要能够有效熄灭电弧，确保其正常运行。

直流接触器

主要构造

直流接触器

直流接触器通常由电磁铁、触点系统、弹簧等组件组成。电磁铁是接触器的核心部分，通过电流的变化产生磁力，推动触点的闭合与断开。触点系统由静触点和动触点构成，静触点固定在接触器内部，而动触点与电磁铁相连，随着电磁铁的吸引或释放进行动作。弹簧则主要起到复位作用，当电磁铁断电时，弹簧会使动触点自动回位，恢复电路的断开状态。

直流接触器

电弧熄灭

由于直流电流的特点，直流接触器在断开电路时，容易因电流持续流动而产生电弧，电弧的存在会损害触点，甚至导致设备故障。因此，直流接触器的设计需要考虑如何有效熄灭电弧。现代直流接触器采用了多种方法来解决这一问题，包括使用电弧灭弧室、增加触点的耐电弧能力、采用并联电阻等技术，以减少电弧对设备的影响。

应用领域

直流接触器广泛应用于各种直流电气设备中，尤其是在需要精确控制电流和保护电路的场合。它们常用于电动机启动、逆变器、电池充电系统、电力变换器等领域。尤其是在新能源、轨道交通、电动汽车等行业，直流接触器的应用更为重要。例如，在电动汽车中，直流接触器用来控制电池与电动机之间的电路连接，确保电池的正常充放电，并保护电池免受过电流或短路的损害。

在工业自动化控制系统中，直流接触器也起着重要作用。它能实现对直流电机的启动、停止与反转控制，从而满足不同机械设备的工作需求。此外，直流接触器还常被用于直流电源系统中的负载切换和电路保护，为电力系统提供了可靠的安全保障。

结语

直流接触器
