直流接触器的工作原理与应用

发布时间：2025年08月25日

直流接触器是一种常用于直流电路中的电气控制装置，其主要功能是通过电磁铁的作用实现对电路的接通与断开。作为一种重要的电气设备，直流接触器广泛应用于各类直流电动机的控制、电力系统的自动化控制等领域。在现代工业中，直流接触器不仅为设备的运行提供了稳定的电气控制，还大大提高了自动化操作的效率和安全性。

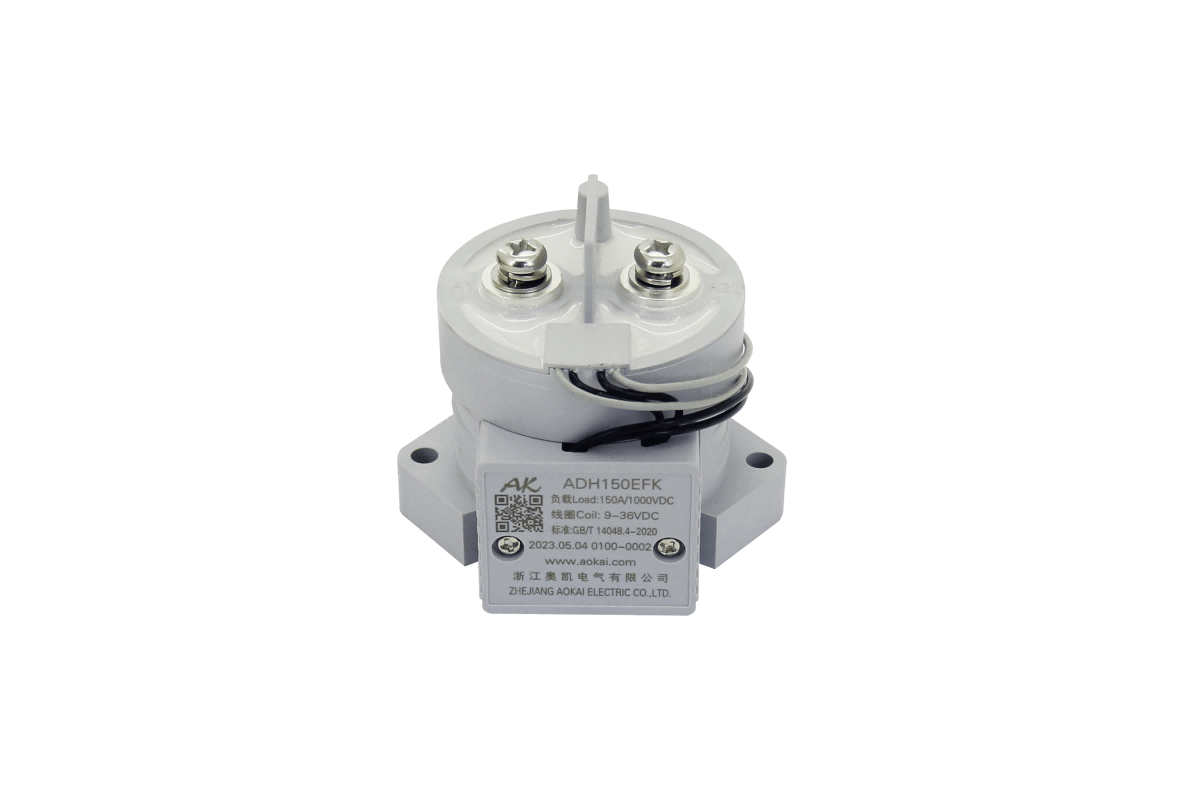

直流接触器

直流接触器的工作原理

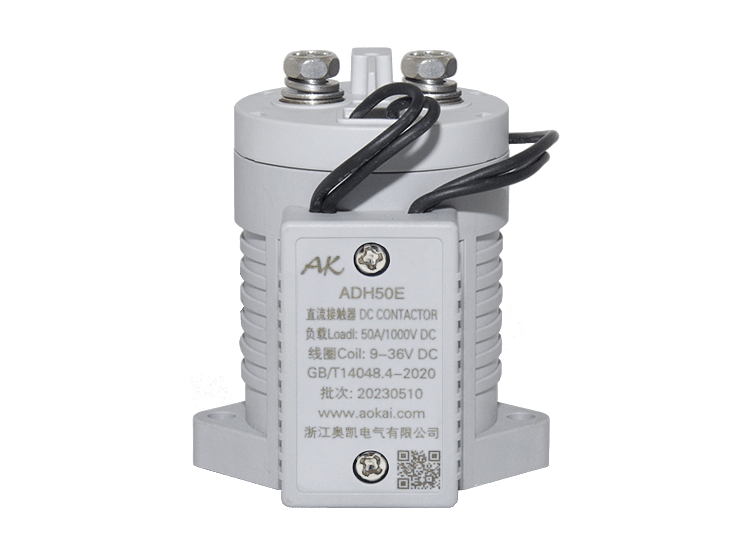

直流接触器

直流接触器的核心部件包括电磁线圈、铁心、触点和弹簧等。当直流电流流过电磁线圈时，产生的电磁场吸引铁心，推动铁心上的动触点与固定触点接触，从而实现电路的闭合。此时，电流得以通过接触器的触点流向负载设备（如电动机、加热器等）。当电流断开或电磁线圈失去电流时，弹簧会把动触点恢复到原来的位置，电路断开，电流不再流向负载设备。

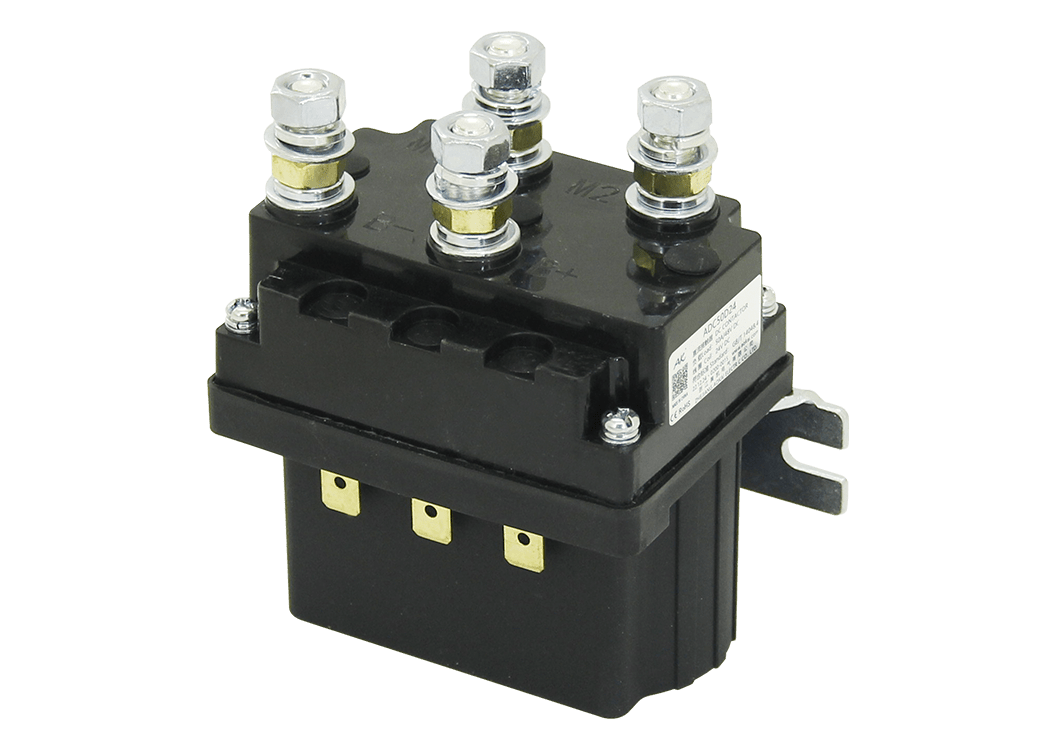

直流接触器

直流接触器的工作过程通常分为两种状态：吸合状态和释放状态。在吸合状态下，电磁铁吸引铁心，使得触点闭合，电流得以流通；而在释放状态下，电磁铁没有通电，触点断开，电路被切断。由于直流接触器具有这种可靠的开关作用，它能确保电力设备的正常运行和安全。

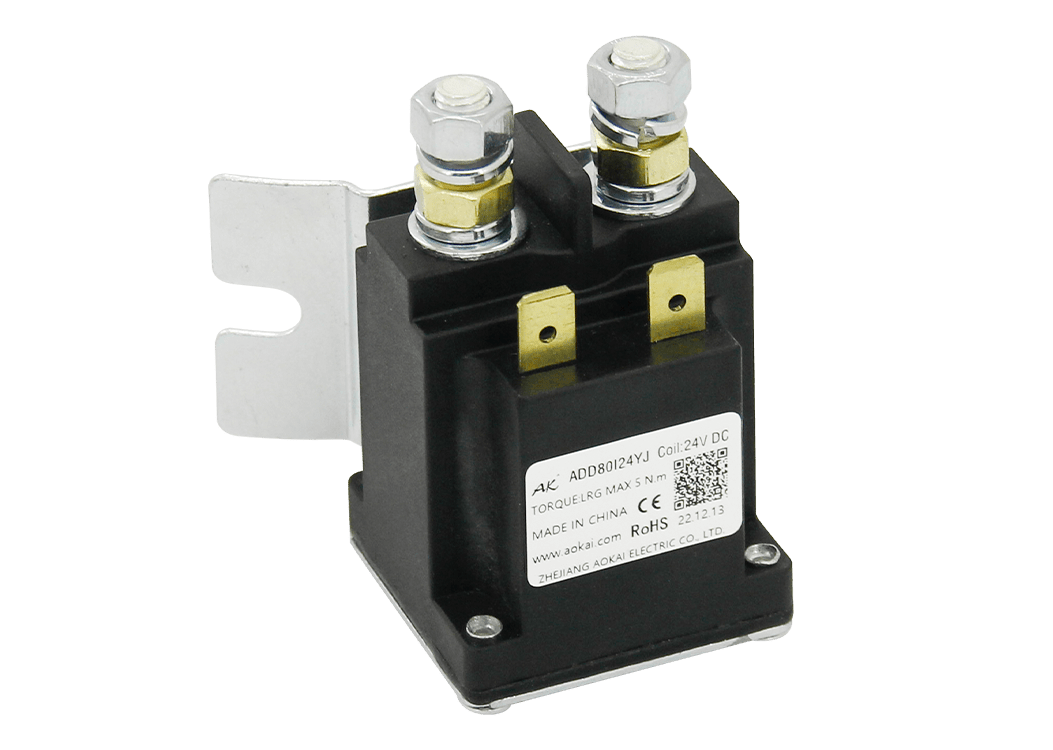

直流接触器

直流接触器的组成

直流接触器

直流接触器主要由以下几个部分组成：

电磁线圈：这是接触器中最重要的部分，通过通电产生电磁场。

铁心：铁心的作用是增强电磁场的磁力，并在电磁铁的吸力作用下带动触点闭合或断开。

触点：直流接触器的触点分为常开触点和常闭触点，通常接触器采用常开触点。在工作时，这些触点会接通或断开电流。

弹簧：弹簧的主要功能是将动触点恢复到原始状态，确保接触器在断电后能够自动断开电路。

直流接触器的特点与应用

直流接触器的优势在于其可以在直流电路中实现高效的开关控制。与交流接触器相比，直流接触器的触点在开关过程中容易产生电弧，这就要求接触器的触点材料和结构设计更加精密，以确保长时间的可靠使用。此外，由于直流电流的特殊性，直流接触器通常需要额外的电弧灭弧装置，以避免触点在断开时产生过大电弧，导致损坏或火灾等安全隐患。

在工业应用中，直流接触器主要用于直流电动机的控制，如电梯、起重机、电动车等设备的驱动控制系统。此外，它还广泛应用于电力变电站、通信设备以及一些高端的电力电子设备中，起到了电路切换、负载控制等作用。

直流接触器的维护与保养

直流接触器
